XpertK

Highlights:

  • Modulares, voll flexibles Bearbeitungszentrum
  • Horizontale Bearbeitung für besten Spänefall
  • Große Auswahl an Zusatzachsen und Automationslösungen
  • CNC-Steuerung HEIDENHAIN TNC 640

Die einzigartigen horizontalen Bearbeitungszentren der XpertK-Baureihe stechen durch ein enorm hohes Maß an Modularität und Flexibilität. Die Fräszentren sind individuell auf die Anforderungen unserer Kunden spezifizierbar und bieten vielfältige Optionsvarianten.
Zuverlässigkeit und Prozessstabilität stehen ohne Kompromisse im Vordergrund. Ob 3- oder 5-Achsbearbeitung mit hohen Drehmomenten oder High Speed Spindeln - wir bieten eine große Anzahl and Fräskopf- und Motorspindelvarianten. Wählen Sie zwischen verschiedenen Arbetseinheiten und Tischvarianten die für Ihre Bauteilgrößen beste Spezifikation. Mit der richtigen Spannstrategie, bei der wir Sie selbstverständlich unterstützen und eventuell einer passenden Automationslösung steigern Sie Ihre Produktion enorm.

Wählen Sie Ihre Einheit Frästurm

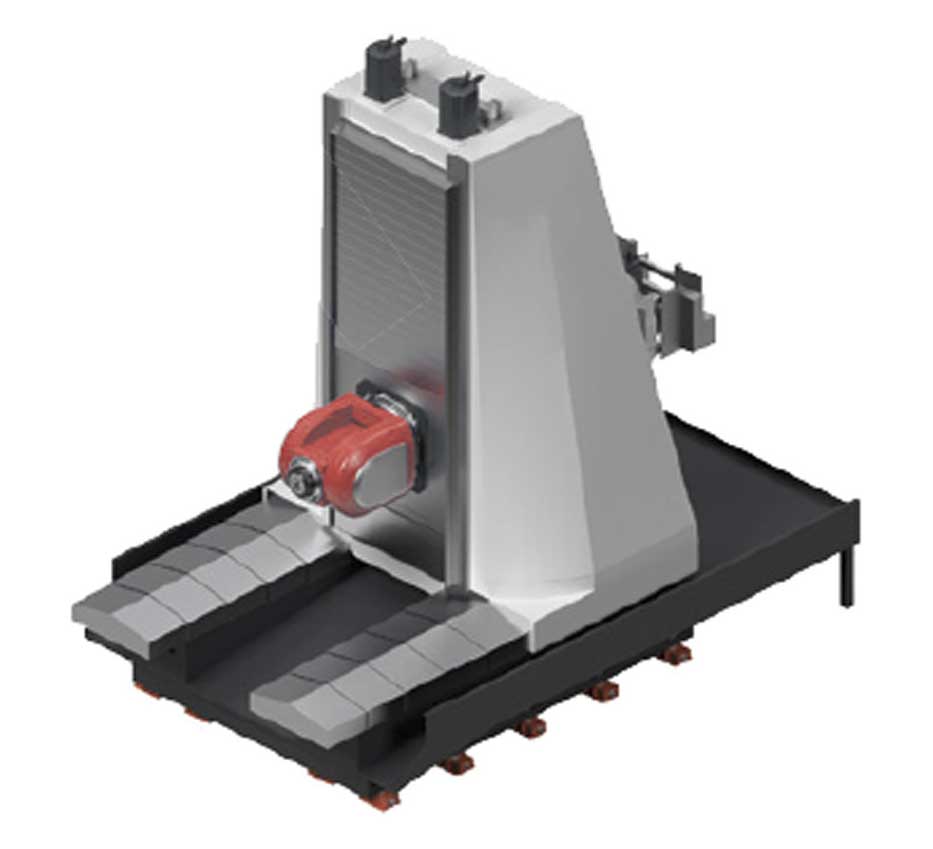

Feste Einheit
Standardvariante mit vertikaler Y-Achse und Schieberachse in Z-Richtung.

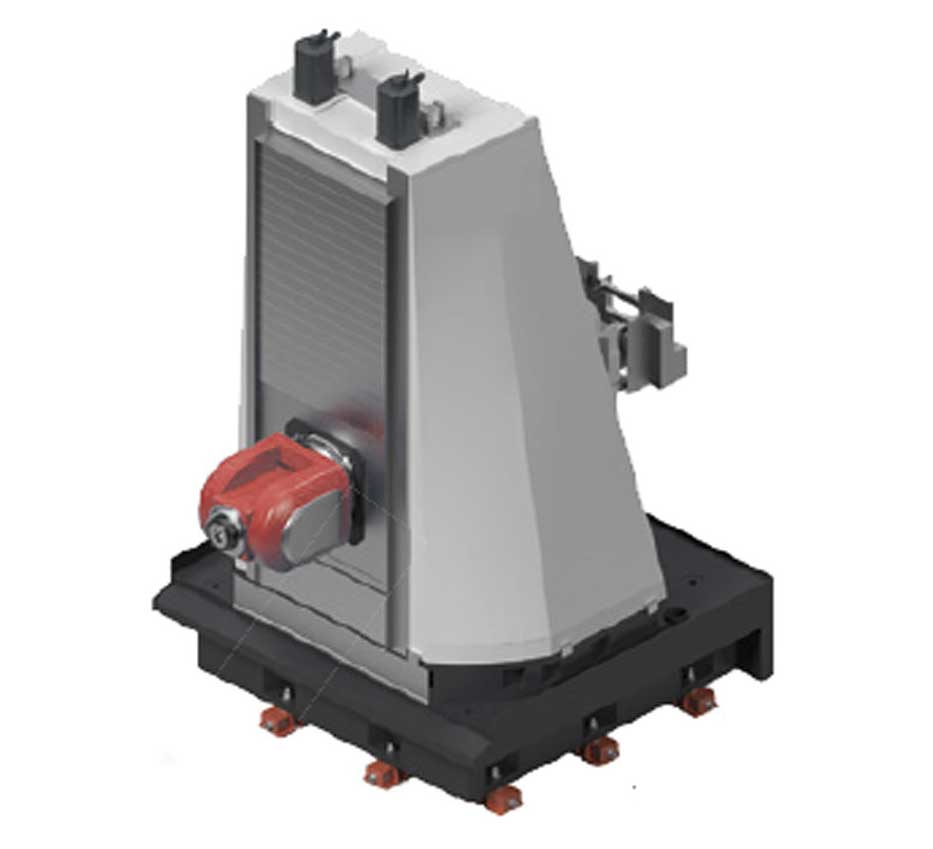

Schwenkeinheit
180° schwenkbare Arbeitseinheit zur Möglichkeit der Bearbeitung im Pendelbetrieb mit ggf. unterschiedlichen Tischkonfigurationen und hauptzeitparallelen Rüstung der Maschine.

Verfahrbare Arbeitseinheit
In Z-Richtung verfahrbare Arbeitseinheit zur stabilitätsmäßig optimierten Bearbeitung durch kürzestmögliche Auskragungen bzw. langer Auskragmöglichkeit zur Bearbeitung tiefgelegener Bereiche des Werkstücks.

Wählen Sie Ihre Tischkonfigurartion

Schiebetisch
Linear in X-Richtung verfahrbarer Werkstückträgertisch als Standardvariante für die meisten Anwendungen sowie der Möglichkeit des Aufbaus einer weiteren Achse.

Kreuztisch
In X- und W-Richtung verfahrbarer Werkstückträgertisch.

Schwenktisch
Mit interpolierbarer B-Rundachse und linearer X-Achse ausgestatteter Werkstückträgertisch.

Technische Daten

Tische

DIMENSIONEN
Tischlänge mm 2000 - 6000
Tischbreite mm bis 2500
W-Achse (Nur Kreuztisch) mm bis 1200
VORSCHÜBE
Max. Geschwindigkeit m/min 30
Max. Beschleunigung m/s2 3
Vorschubkraft kN 20

Arbeitseinheiten

Verfahrwege
Y-Achse (vertikal) mm 1200 - 1600
Z-Achse (Schieber) mm 1000
W-Achse (optional) mm 1250
VORSCHÜBE
Max. Geschwindigkeit m/min 30
Max. Beschleunigung m/s2 3
Vorschubkraft kN 20
