HMC Baureihe

Horizontales Bearbeitungszentrum mit 2-fach Palettenwechsler

Highlights:

  • Steuerungsauswahl: SIEMENS 840D, FANUC 31i, HEIDENHAIN TNC 640
  • Verfahrwege X / Y / Z bis zu: 1.400 / 1.050 / 1.200 mm
  • Palettengrößen: 630 / 800 / 1.000 mm
  • 2-fach Palettenwechsler
  • Direkte Wegmesssysteme in allen Achsen
  • Werkzeugmagazin mit bis zu 246 Plätzen
  • Große Auswahl an leistungsstarken Frässpindeln HSK-A63 / HSK-A100

Heben Sie Ihre Produktivität beim Fräsen mit der HMC-Baureihe auf ein neues Level. Die FEM-optimierte Konstruktion unserer horizontalen Bearbeitungszentren der HMC-Baureihe mit 2-fach Palettenwechsler sorgt für höchste Präzision und Dauergenauigkeit. Der breite Abstand zwischen den Linearführungen sowie großen Kugelgewindetriebe sorgen für größte Stabilität. Die Horizontalbauweise ermöglicht besten Spänefall bei der Bearbeitung unterschiedlichster Geometrien und Werkstoffe. Durch das parallele Rüsten zur Bearbeitung mit unserem optionalen Nullpunktspannsystem auf der zweiten Palette, reduzieren Sie ihre Nebenzeiten auf ein Minimum.

TECHNISCHE DATEN

HMC 630



Arbeitsbereich
Verfahrwege X / Y / Z 750 x 700 x 770 mm
Vorschub / Eilgang X / Y / Z 50 m/min
Beschleunigung X / Y / Z 5 m/s²
max. Drehmoment B-Achse 2.165 Nm
Steuerung
Steuerung SIEMENS 840 D / FANUC 31i / HEIDENHAIN TNC 640
Palettenwechsler
Palettenanzahl 2
Palettenwechselzeit 10 sec
Palettengröße 630 x 630 mm
Palettenbeladung 800 kg
Beladehöhe Palette über Boden 1.100 mm
max. Werkstückgröße: Durchmesser und Höhe Ø 750 × 800 mm
Spindel CS-40-238-A (Standard)
Leistung (100% ED / 40% ED) 40 / 48 kW
Drehmoment (100% ED / 40% ED) 280 / 340 Nm
WZ-Schnittstelle HSK-A100
Nenndrehzahl 1.350 min-1
Max. Drehzahl 15.000 min-1
weitere verfügbare Spindeln siehe unten
Genauigkeit nach VDI / DGQ 3441
Messsystem direkt
Positioniergenauigkeit X / Y / Z 0.008 mm
Positioniergenauigkeit B-Achse 7"
Wiederholgenauigkeit X / Y / Z 0.005 mm
Wiederholgenauigkeit B-Achse 3"
Werkzeugmagazin
Anzahl Werkzeugplätze 56
option. Anzahl Werkzeugplätze 76 / 96 / 246
max. Werkzeugdurchmesser 125 mm / 250 mm (wenn nebenliegender Platz frei)
max. Werkzeuglänge 450 mm
max. Werkzeuggewicht 25 kg
max. Magazinbeladung 850 kg
max. Werkzeugwechselzeit 3 sec



HMC 800



Arbeitsbereich
Verfahrwege X / Y / Z 1.000 x 1.050 x 1.200 mm
Vorschub / Eilgang X / Y / Z 50 m/min
Beschleunigung X / Y / Z 5 m/s²
max. Drehmoment B-Achse 2.165 Nm
Steuerung
Steuerung SIEMENS 840 D / FANUC 31i / HEIDENHAIN TNC 640
Palettenwechsler
Palettenanzahl 2
Palettenwechselzeit 20 sec
Palettengröße 800 x 800 mm
Palettenbeladung 2.500 kg
Beladehöhe Palette über Boden 1.250 mm
max. Werkstückgröße: Durchmesser und Höhe Ø 1.100 × 1.300 mm
Spindel CS-40-238-A (Standard)
Leistung (100% ED / 40% ED) 40 / 48 kW
Drehmoment (100% ED / 40% ED) 280 / 340 Nm
WZ-Schnittstelle HSK-A100
Nenndrehzahl 1.350 min-1
Max. Drehzahl 15.000 min-1
weitere verfügbare Spindeln siehe unten
Genauigkeit nach VDI / DGQ 3441
Messsystem direkt
Positioniergenauigkeit X / Y / Z 0.008 mm
Positioniergenauigkeit B-Achse 7"
Wiederholgenauigkeit X / Y / Z 0.005 mm
Wiederholgenauigkeit B-Achse 3"
Werkzeugmagazin
Anzahl Werkzeugplätze 56
option. Anzahl Werkzeugplätze 76 / 96 / 246
max. Werkzeugdurchmesser 125 mm / 250 mm (wenn nebenliegender Platz frei)
max. Werkzeuglänge 650 mm
max. Werkzeuggewicht 30 kg
max. Magazinbeladung 850 kg
max. Werkzeugwechselzeit 3,5 sec

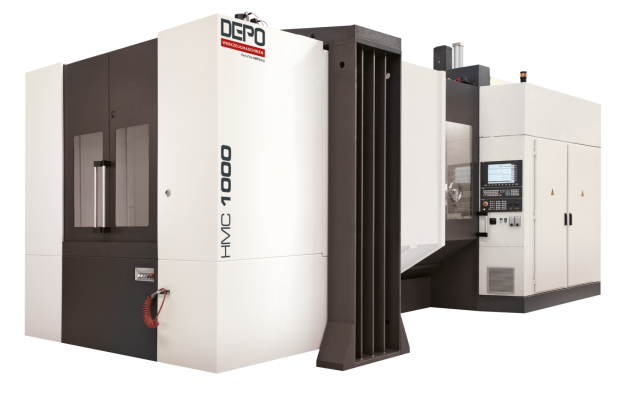

HMC 1000



Arbeitsbereich
Verfahrwege X / Y / Z 1.400 x 1.050 x 1.200 mm
Vorschub / Eilgang X / Y / Z 50 m/min
Beschleunigung X / Y / Z 5 m/s²
max. Drehmoment B-Achse 2.165 Nm
Steuerung
Steuerung SIEMENS 840 D / FANUC 31i / HEIDENHAIN TNC 640
Palettenwechsler
Palettenanzahl 2
Palettenwechselzeit 20 sec
Palettengröße 1.000 x 1.000 mm
Palettenbeladung 2.500 kg
Beladehöhe Palette über Boden 1.250 mm
max. Werkstückgröße: Durchmesser und Höhe Ø 1.400 × 1.300 mm
Spindel CS-40-238-A (Standard)
Leistung (100% ED / 40% ED) 40 / 48 kW
Drehmoment (100% ED / 40% ED) 280 / 340 Nm
WZ-Schnittstelle HSK-A100
Nenndrehzahl 1.350 min-1
Max. Drehzahl 15.000 min-1
weitere verfügbare Spindeln siehe unten
Genauigkeit nach VDI / DGQ 3441
Messsystem direkt
Positioniergenauigkeit X / Y / Z 0.008 mm
Positioniergenauigkeit B-Achse 6"
Wiederholgenauigkeit X / Y / Z 0.005 mm
Wiederholgenauigkeit B-Achse 3"
Werkzeugmagazin
Anzahl Werkzeugplätze 56
option. Anzahl Werkzeugplätze 76 / 96 / 246
max. Werkzeugdurchmesser 125 mm / 250 mm (wenn nebenliegender Platz frei)
max. Werkzeuglänge 650 mm
max. Werkzeuggewicht 30 kg
max. Magazinbeladung 850 kg
max. Werkzeugwechselzeit 3,5 sec





Fräsen ohne Kompromisse

mit der HMC Serienausstattung!

Unsere HMC-Baureihe ist bereits in der Standardausführung mit allem ausgestattet, was Sie für einen direkten Start in die 5-achsige Zerspanung benötigen. Selbstverständlich können Sie diese noch um eine Vielzahl von Optionen erweitern.



Serienausstattung HMC

  • SIEMENS 840 D oder HEIDENHAIN TNC 640
  • Direktes Wegmesssystem in allen Achsen
  • CYTEC-Spindel mit 15.000 min-1 40/48 kW, 280/340 Nm (100% ED/40% ED)
  • Werkzeugkühlung durch interne Kühlmittelzufuhr
  • doppelte Schiebetüren für beste Zugänglichkeit zum Werkstück
  • 2-fach Palettenwechsler 630 x 630 mm
  • Werkzeugmagazin mit Automatisches Werkzeugwechsler und 56 Plätzen
  • Thermische Kompensation für beste thermische Stabilität
  • Volleinhausung
  • Signallampe
  • Spülpistole und Kühlmitteltank
  • Späneförderer



Optionen

  • 5-Achs-Ausführung
  • Rundtisch mit Torquemotor
  • Fernwartung
  • Auswahl verschiedenster Spindel passend für Ihre Anforderungen
  • Vibrationsanalyse
  • Luft durch Spindelmitte
  • interne Kühlmittelzufuhr
  • Kühlaggregat
  • Werkzeugwechsler mit 76, 96 und 246 Werkzeugplätzen
  • Werkstückmesstaster
  • Arbeitsraumspühlung
  • Öl- und Emulsionsnebelabsaugung



Spindeloptionen

Unsere Motorspindeln bestechen durch schnelle Hochlaufzeiten und höchste Qualität. Innovative Sensortechnik überwacht die Fräsbearbeitung permanent und sorgt für eine störungsfreie Produktion. Durch die optimierte Maschinenkonstruktion und der in die Spindel integrierten Wasserkühlung wird eine optimale Wärmeabfuhr garantiert. Neben der Standard-Hauptspindel stehen weitere Spindelvarianten als Option zu Auswahl.

CS-21-180-S

Leistung (100% ED) 21 kW
Leistung (40% ED) 27 kW
Drehmoment (100% ED) 100 Nm
Drehmoment (40% ED) 130 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A63
Nenndrehzahl 2.000 min-1
Max. Drehzahl 18.000 min-1



CS-28-180-A

Leistung (100% ED) 28 kW
Leistung (40% ED) 35 kW
Drehmoment (100% ED) 90 Nm
Drehmoment (40% ED) 113 Nm
Lagerschmierung Fett/Öl/Luft
WZ-Schnittstelle HSK-A63
Nenndrehzahl 2.000 min-1
Max. Drehzahl 20.000 min-1

CS-27-180-S

Leistung (100% ED) 27 kW
Leistung (40% ED) 32 kW
Drehmoment (100% ED) 130 Nm
Drehmoment (40% ED) 170 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.000 min-1
Max. Drehzahl 12.000 min-1

CS-34-180-S

Leistung (100% ED) 34 kW
Leistung (40% ED) 43 kW
Drehmoment (100% ED) 170 Nm
Drehmoment (40% ED) 220 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.000 min-1
Max. Drehzahl 12.000 min-1



CS-40-180-S

Leistung (100% ED) 42 kW
Leistung (40% ED) 53 kW
Drehmoment (100% ED) 201 Nm
Drehmoment (40% ED) 253 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A63
Nenndrehzahl 2.000 min-1
Max. Drehzahl 12.000 min-1

CS-42-180-S

Leistung (100% ED) 42 kW
Leistung (40% ED) 53 kW
Drehmoment (100% ED) 201 Nm
Drehmoment (40% ED) 253 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.000 min-1
Max. Drehzahl 12.000 min-1



CS-40-200-S

Leistung (100% ED) 40 kW
Leistung (40% ED) 50 kW
Drehmoment (100% ED) 160 Nm
Drehmoment (40% ED) 200 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.400 min-1
Max. Drehzahl 15.000 min-1



CS-50-200-S

Leistung (100% ED) 50 kW
Leistung (40% ED) 64 kW
Drehmoment (100% ED) 240 Nm
Drehmoment (40% ED) 300 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.000 min-1
Max. Drehzahl 8.000 min-1

CS-70-200-S

Leistung (100% ED) 70 kW
Leistung (40% ED) 90 kW
Drehmoment (100% ED) 85 Nm
Drehmoment (40% ED) 105 Nm
Lagerschmierung Öl/Luft
WZ-Schnittstelle HSK-A63
Nenndrehzahl 8.000 min-1
Max. Drehzahl 24.000 min-1

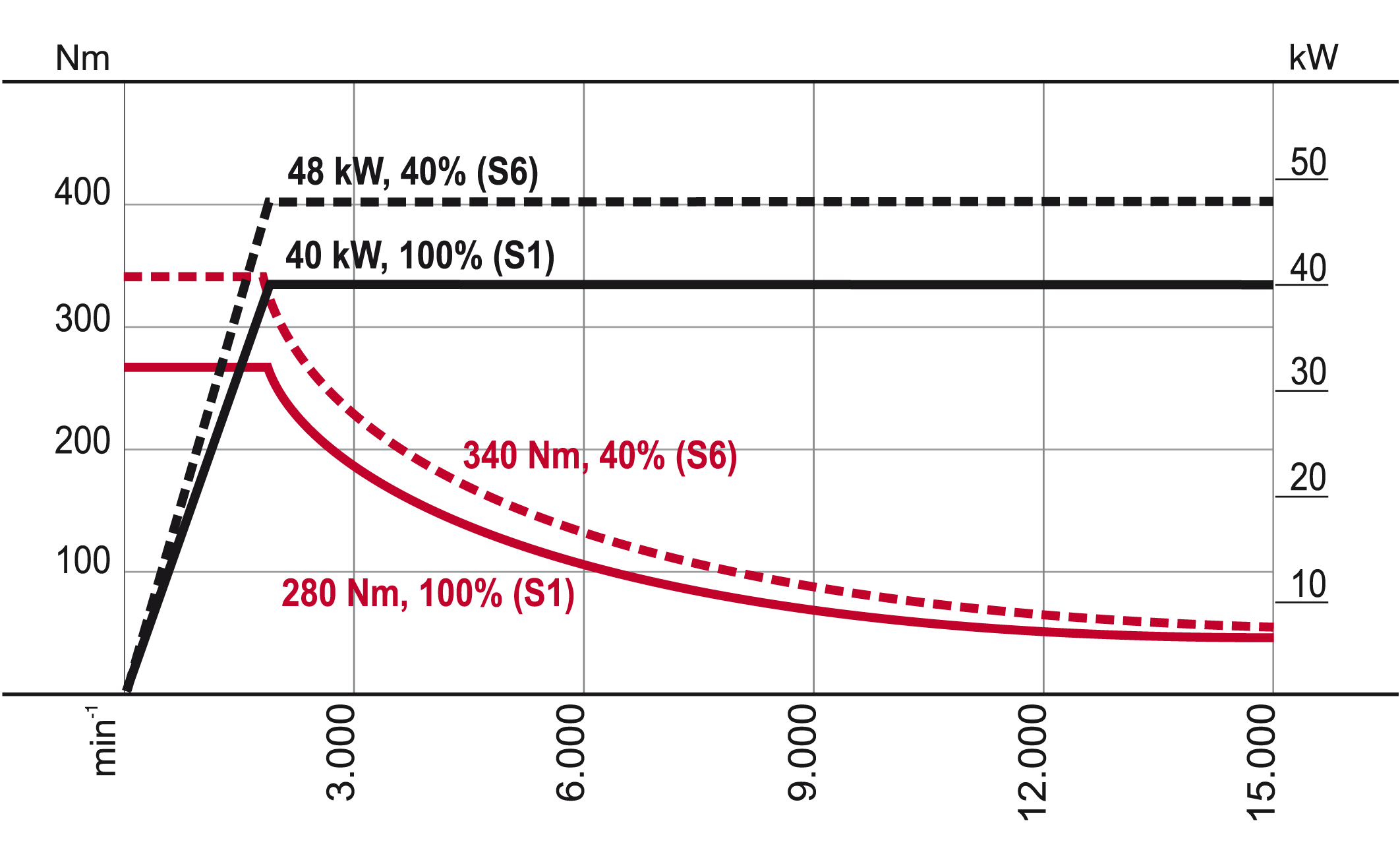

CS-40-238-A

Leistung (100% ED) 40 kW
Leistung (40% ED) 48 kW
Drehmoment (100% ED) 280 Nm
Drehmoment (40% ED) 340 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 1.350 min-1
Max. Drehzahl 15.000 min-1



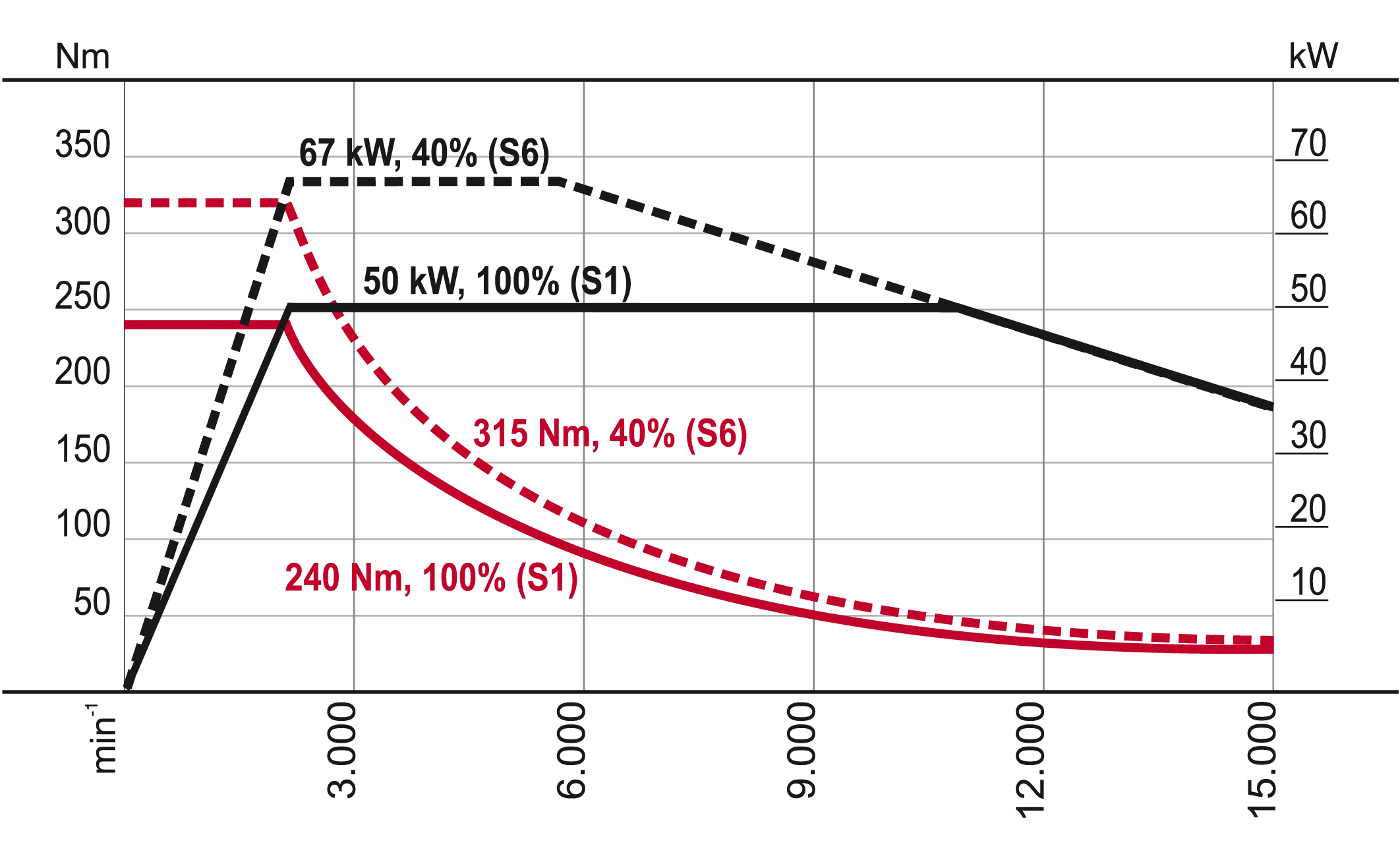

CS-50-238-A

Leistung (100% ED) 50 kW
Leistung (40% ED) 63 kW
Drehmoment (100% ED) 248 Nm
Drehmoment (40% ED) 315 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.000 min-1
Max. Drehzahl 15.000 min-1

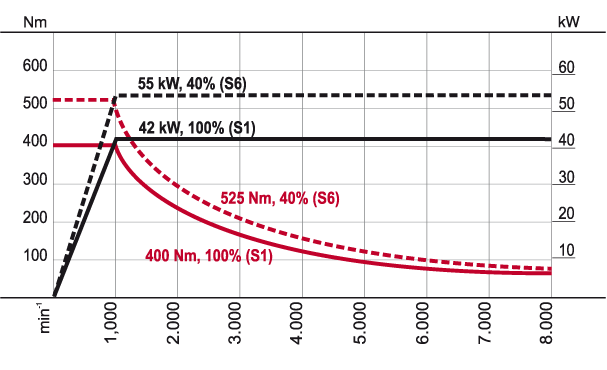

CS-42-238-S

Leistung (100% ED) 42 kW
Leistung (40% ED) 55 kW
Drehmoment (100% ED) 400 Nm
Drehmoment (40% ED) 525 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100/SK50/C8
Nenndrehzahl 1.000 min-1
Max. Drehzahl 8.000 min-1

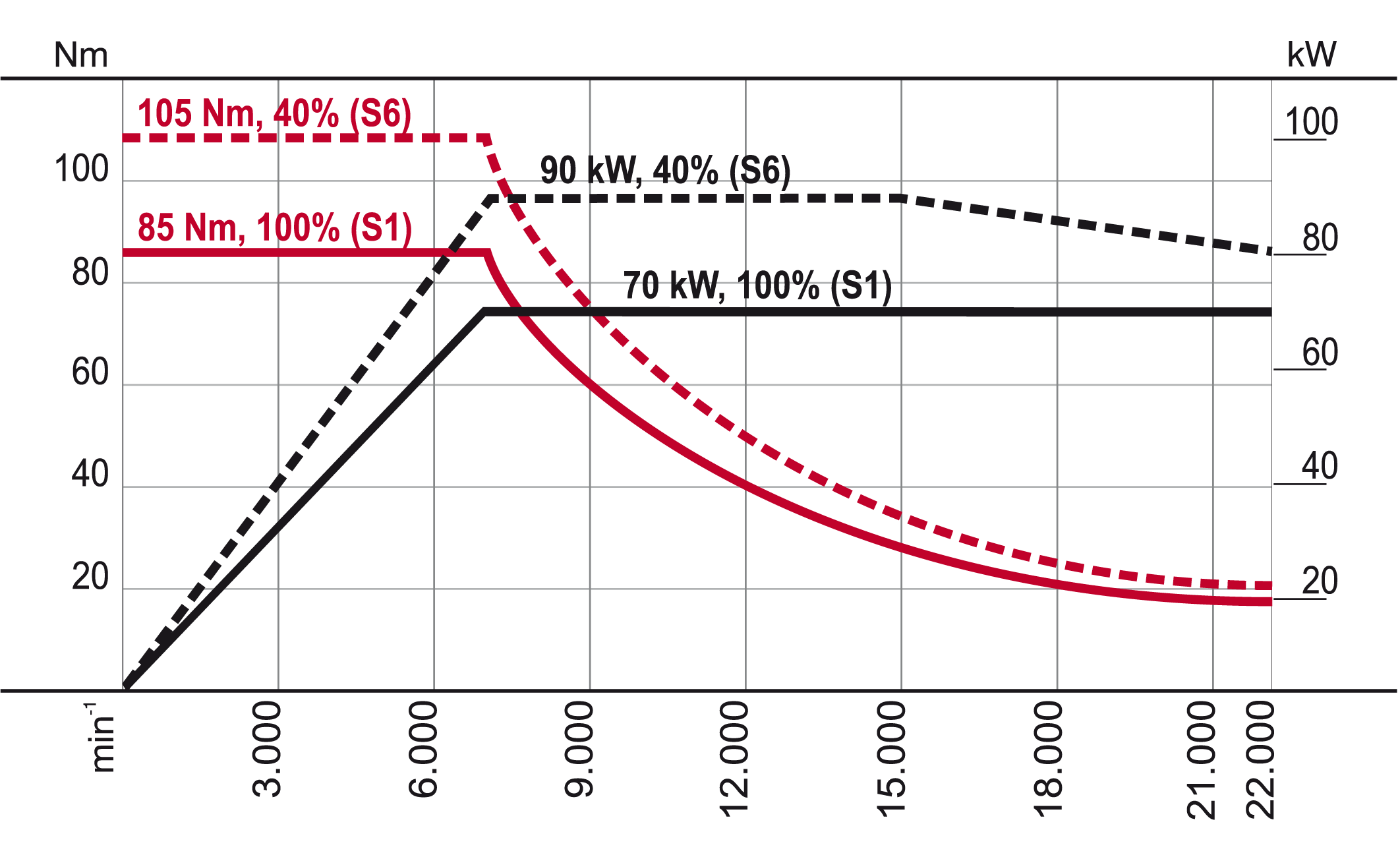

CS-70-238-S

Leistung (100% ED) 70 kW
Leistung (40% ED) 90 kW
Drehmoment (100% ED) 85 Nm
Drehmoment (40% ED) 105 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A63
Nenndrehzahl 7.000 min-1
Max. Drehzahl 22.000 min-1

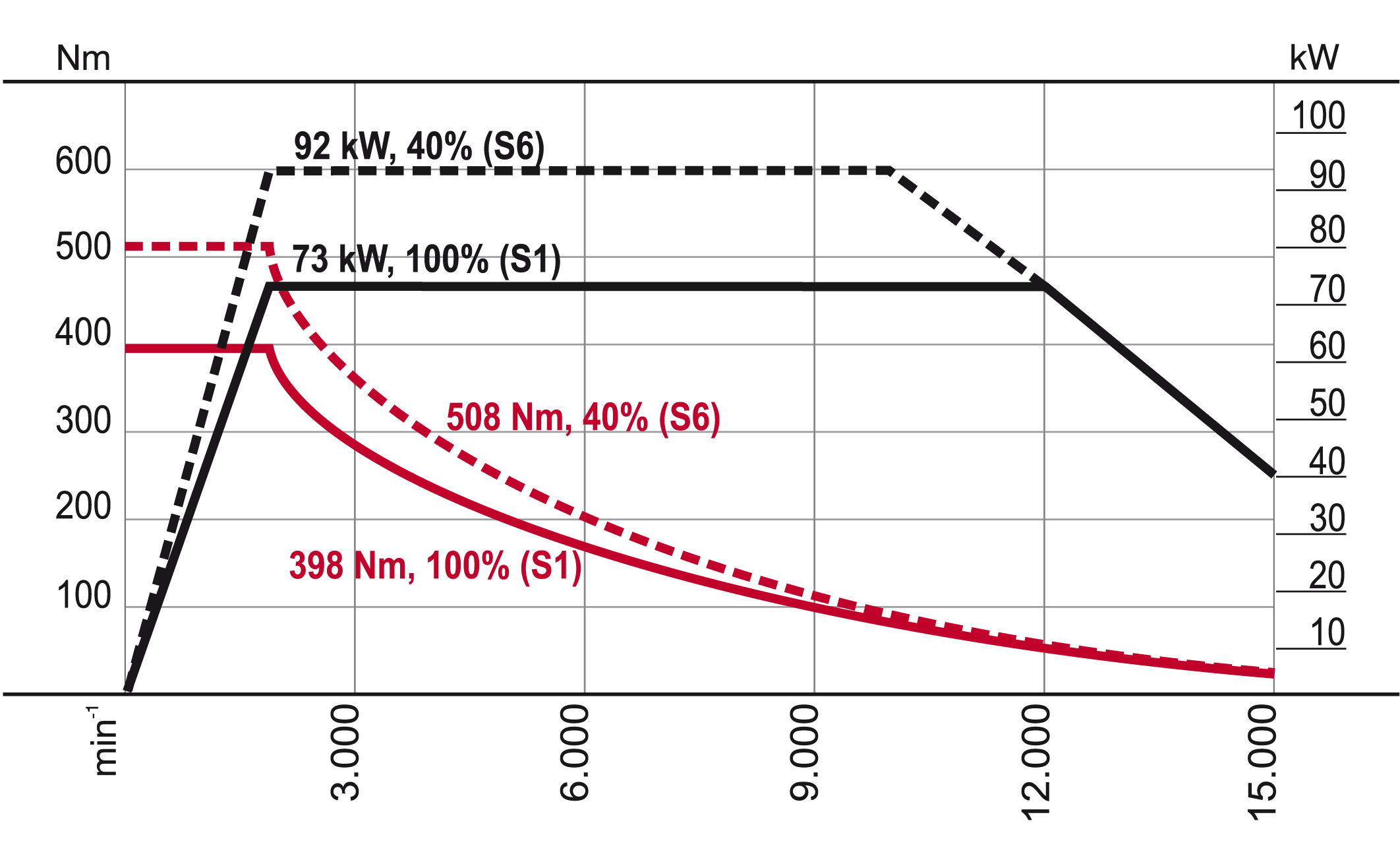

CS-73-260-A

Leistung (100% ED) 73 kW
Leistung (40% ED) 92 kW
Drehmoment (100% ED) 398 Nm
Drehmoment (40% ED) 508 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 1.750 min-1
Max. Drehzahl 5.000 min-1

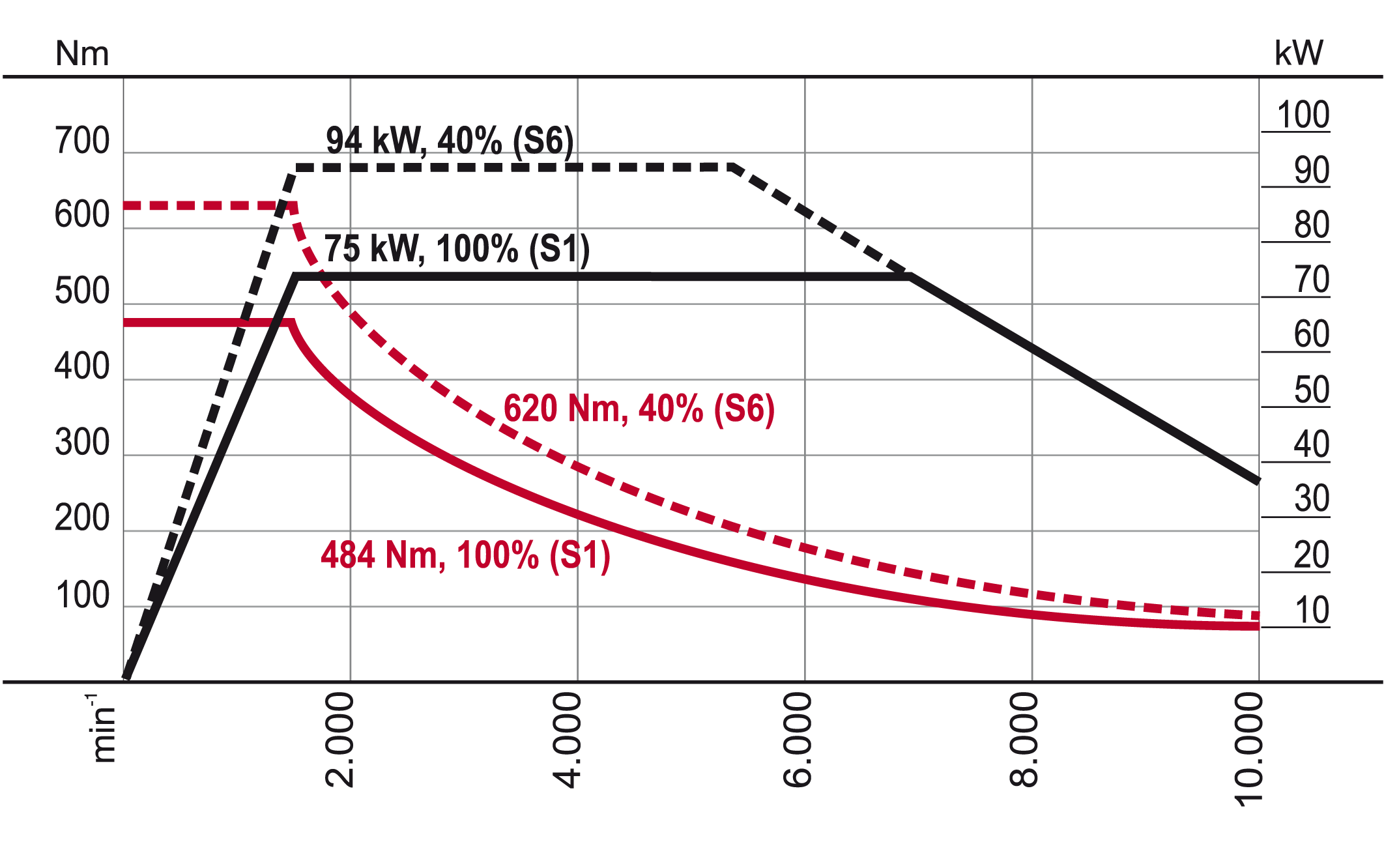

CS-75-260-A

Leistung (100% ED) 75 kW
Leistung (40% ED) 94 kW
Drehmoment (100% ED) 484 Nm
Drehmoment (40% ED) 620 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100/SK50
Nenndrehzahl 1.600 min-1
Max. Drehzahl 10.000 min-1

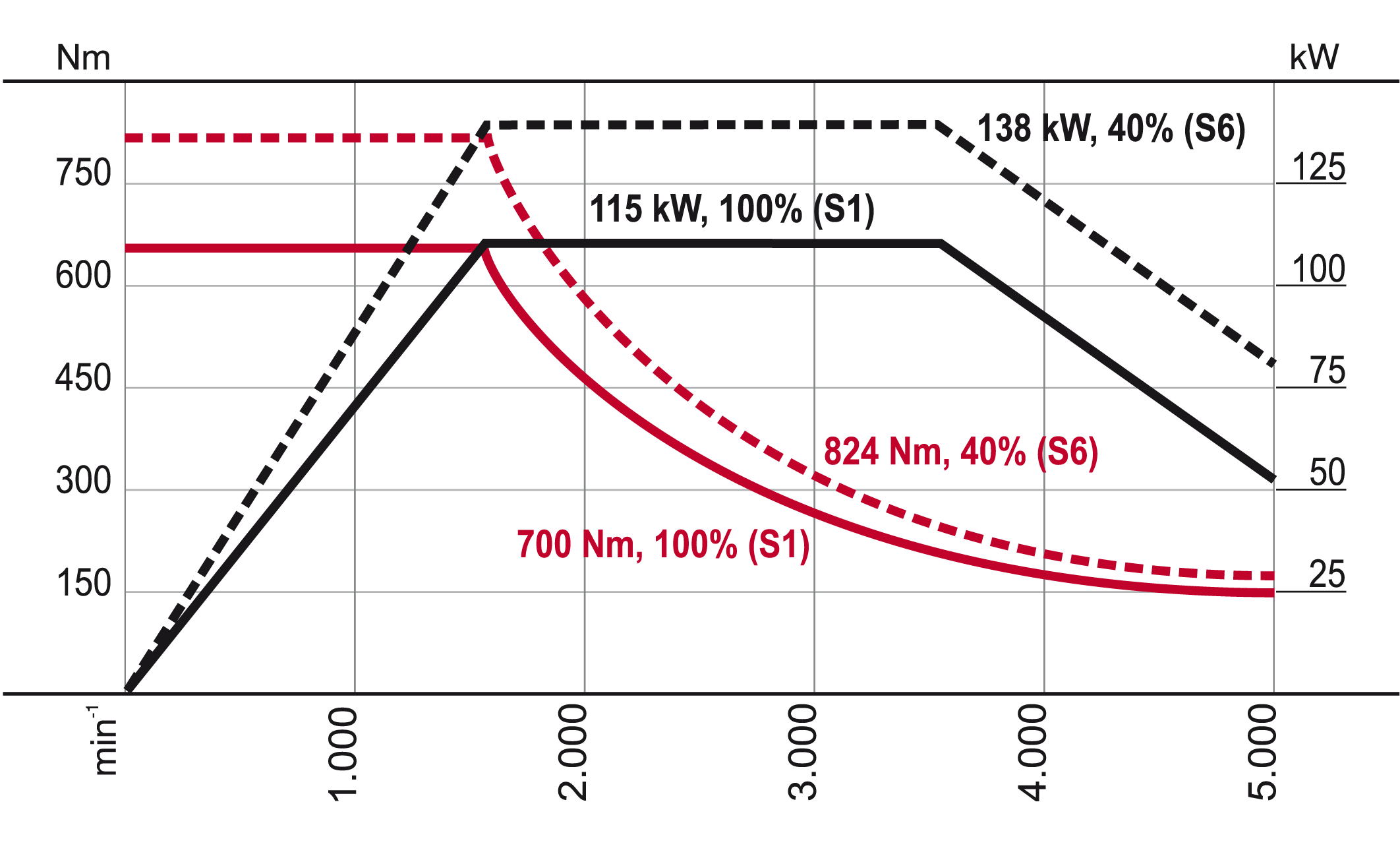

CS-115-260-S



Leistung (100% ED) 115 kW
Leistung (40% ED) 138 kW
Drehmoment (100% ED) 700 Nm
Drehmoment (40% ED) 824 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100/SK50
Nenndrehzahl 1.600 min-1
Max. Drehzahl 5.000 min-1
