Dynamic 1018

Highlights:

  • Dynamisches Gantry-Bearbeitungszentrum für die 5-Achs-Simultanbearbeitung mit Schwenkrundtisch
  • Steuerungsauswahl: SIEMENS 840D, HEIDENHAIN TNC 640, FANUC 31i
  • Verfahrwege X / Y / Z: 1.000 / 1.800 / 600 mm
  • 3-Achs-Bearbeitung oder Schwenkfräskopf als Option für die 5-Achsbearbeitung
  • Direkte Wegmesssysteme in allen Achsen
  • Werkzeugmagazin mit bis zu 130 Plätzen
  • Große Auswahl an leistungsstarken Frässpindeln HSK-A100

Die DYNAMIC Baureihe überzeugt durch höchste Leistungsfähigkeit und Genauigkeit sowie besondere Zuverlässigkeit und Langlebigkeit. Durch die robuste Gantrybauweise und starke Antriebe erreicht die Maschine größte Stabilität bei höchster Dynamik mit bis zu 40 m/s Eilgang. Die Erweiterung mit Schwenkrundtisch ermöglicht die Komplettbearbeitung Ihrer Werkstücke in einer 5-Achs-Simultanbearbeitung. Mit den eingesetzten Kugelrollspindeln und Linearführungen erreicht die Dynamic Positioniergenauigkeiten von 8 µm und Wiederholgenauigkeiten von 5 µm.

Technische Daten

Arbeitsbereich
Verfahrwege X / Y / Z 1.000 / 1.800 / 600 mm
Eilgang X / Y / Z 40 m/min
Beschleunigung X / Y / Z 5 m/s²
Aufspannfläche 1.200 x 2.000 mm
Max. Beladung 3.000 + 3.000 kg
Anzahl T-Nuten x Breite x Abstand 10 x 18 mm x 100 mm
CNC-Steuerung
SIEMENS 840D, HEIDENHAIN iTNC 640, FANUC 31i
Spindel
Leistung (100% ED / 40% ED) 34 / 43 kW
Drehmoment (100% ED / 40% ED) 170 / 220 Nm
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.000 min-1
Max. Drehzahl 12.000 min-1
weitere verfügbare Spindeln siehe unten
Genauigkeiten nach VDI / DGQ 3441
Positioniergenauigkeit X / Y / Z 0,008 mm
Wiederholgenauigkeit X / Y / Z 0,005 mm
Werkzeugmagazin
Anzahl Werkzeuge bis zu 130
Werkzeuggewicht, max. 15 kg
Werkzeuglänge, max. 380 mm
Werkzeugdurchmesser, max. 80 mm/ 115 mm (bei freien Nebenplätzen)



Auswahl Schwenkrundtische für 5-Achsbearbeitung

Unsere DYNAMIC Baureihe ist mit ihren Schwenkrundtischen mit allem ausgestattet, was Sie für die 5-achsige Zerspanung benötigen. Optional sind die Tische in einer Fräs-Drehausführung verfügbar.

Arbeitsbereich
Durchmesser Ø 600 mm Ø 800 mm
Drehzahl 100 min-1 30-300 min-1
Drehmoment 628/1000 Nm 800/350 Nm
Max. Beladung 650 kg 1.000 kg
Max. Werkstückgröße Ø 600 x 470 mm Ø 800 x 500 mm
Anzahl T-Nuten x Breite x Abstand 8 x 18 mm x 62,5 mm -
Genauigkeit nach VDI/GDQ 3441
Positioniergenauigkeit C-Achse 10" 10"
Wiederholgenauigkeit C-Achse 6" 6"
Positioniergenauigkeit A-Achse 12" 12"
Wiederholgenauigkeit A-Achse 8" 8"



Fräsen ohne Kompromisse

mit der DYNAMIC Serienausstattung!

Unsere DYNAMIC Baureihe ist bereits in der Standardausführung mit allem ausgestattet, was Sie für dynamische 3-achsige Zerspanung benötigen. Selbstverständlich können Sie diese noch um eine Vielzahl von Optionen erweitern.



Serienausstattung DYNAMIC 1018

  • SIEMENS 840 D, HEIDENHAIN TNC 640 oder FANUC 31i
  • Direktes Wegmesssystem in allen Achsen
  • CYTEC-Spindel mit 12.000 min-1 34/43 kW, 170/220 Nm (100% ED/40% ED)
  • Werkzeugkühlung durch interne Kühlmittelzufuhr
  • doppelte Schiebetüren für beste Zugänglichkeit zum Werkstück
  • Werkzeugmagazin mit automat. Werkzeugwechsler und 130 Plätzen
  • Späneförderer



Optionen

  • zusätzlicher 5-Achs-Schwenkrundtisch mit 600 und 800 mm Ø
  • Rundtisch 800 mm Ø
  • Gabelfräskopf Cytec S-Series für 5-Achs-Simultanbearbeitung
  • Erweitung Verfahrwege in Z-Richtung
  • Reduzierung Tischhöhe
  • Werkstückmesstaster
  • automatischer Werkzeugwechsler
  • zusätzliches Werkzeugmagazin mit 30 Plätzen
  • Werkzeugmessystem
  • Vibrationsanalyse
  • Fernwartung



Passende Erweiterungen in stabilster 3-Achs - und Gabelfräskopf-Ausführung

Spindel­technologie

Unsere Motorspindeln bestechen durch schnelle Hochlaufzeiten und höchste Qualität. Innovative Sensortechnik überwacht die Fräsbearbeitung permanent und sorgt für eine störungsfreie Produktion. Durch die optimierte Maschinenkonstruktion und der in die Spindel integrierten Wasserkühlung wird eine optimale Wärmeabfuhr garantiert. Neben der Standard-Hauptspindel stehen weitere Spindelvarianten als Option zu Auswahl.

Highlights Hauptspindel:

  • Integrierter Spindelmotor
  • HSK-A100 Werkzeugaufnahme
  • Automatisches Werkzeugspannsystem
  • Externe Kühlmittelzufuhr über Spritzdüsen
  • Innere Kühlmittelzufuhr (Option)
  • Hydraulisches Spannsystem
  • Fettschmierung
  • Innere Spindelkühlung mittels Fluiden
  • Hybridlager ⌀ 70 mm
  • Minimalmengenschmierung (Option)
Spindel CS-34-180-S
Leistung (100% ED / 40% ED) 34 / 43 kW
Drehmoment (100% ED / 40% ED) 170 / 220 Nm
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.000 min-1
Max. Drehzahl 12.000 min-1
weitere verfügbare Spindeln siehe unten

Spindeloptionen

Unsere Motorspindeln bestechen durch schnelle Hochlaufzeiten und höchste Qualität. Innovative Sensortechnik überwacht die Fräsbearbeitung permanent und sorgt für eine störungsfreie Produktion. Durch die optimierte Maschinenkonstruktion und der in die Spindel integrierten Wasserkühlung wird eine optimale Wärmeabfuhr garantiert. Neben der Standard-Hauptspindel stehen weitere Spindelvarianten als Option zu Auswahl.

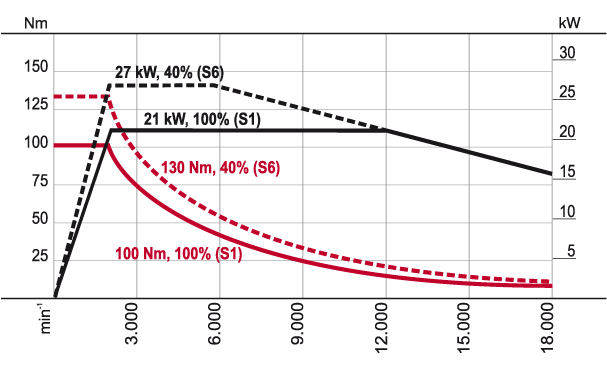

CS-21-180-S

Leistung (100% ED) 21 kW
Leistung (40% ED) 27 kW
Drehmoment (100% ED) 100 Nm
Drehmoment (40% ED) 130 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A63
Nenndrehzahl 2.000 min-1
Max. Drehzahl 18.000 min-1



CS-28-180-A

Leistung (100% ED) 28 kW
Leistung (40% ED) 35 kW
Drehmoment (100% ED) 90 Nm
Drehmoment (40% ED) 113 Nm
Lagerschmierung Fett/Öl/Luft
WZ-Schnittstelle HSK-A63
Nenndrehzahl 2.000 min-1
Max. Drehzahl 20.000 min-1

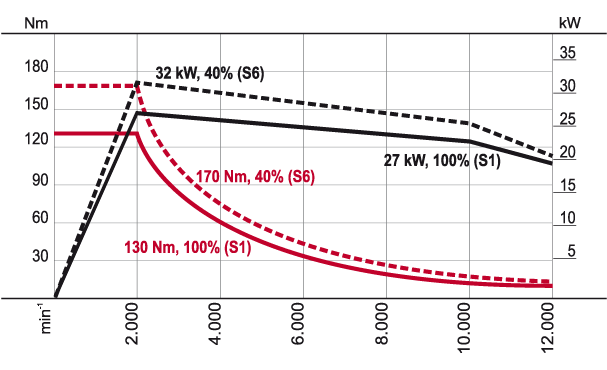

CS-27-180-S

Leistung (100% ED) 27 kW
Leistung (40% ED) 32 kW
Drehmoment (100% ED) 130 Nm
Drehmoment (40% ED) 170 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.000 min-1
Max. Drehzahl 12.000 min-1

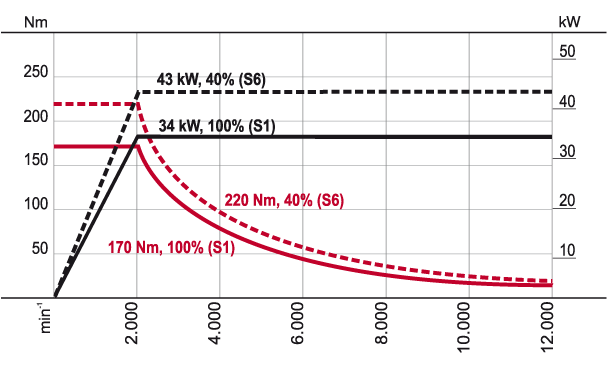

CS-34-180-S

Leistung (100% ED) 34 kW
Leistung (40% ED) 43 kW
Drehmoment (100% ED) 170 Nm
Drehmoment (40% ED) 220 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.000 min-1
Max. Drehzahl 12.000 min-1

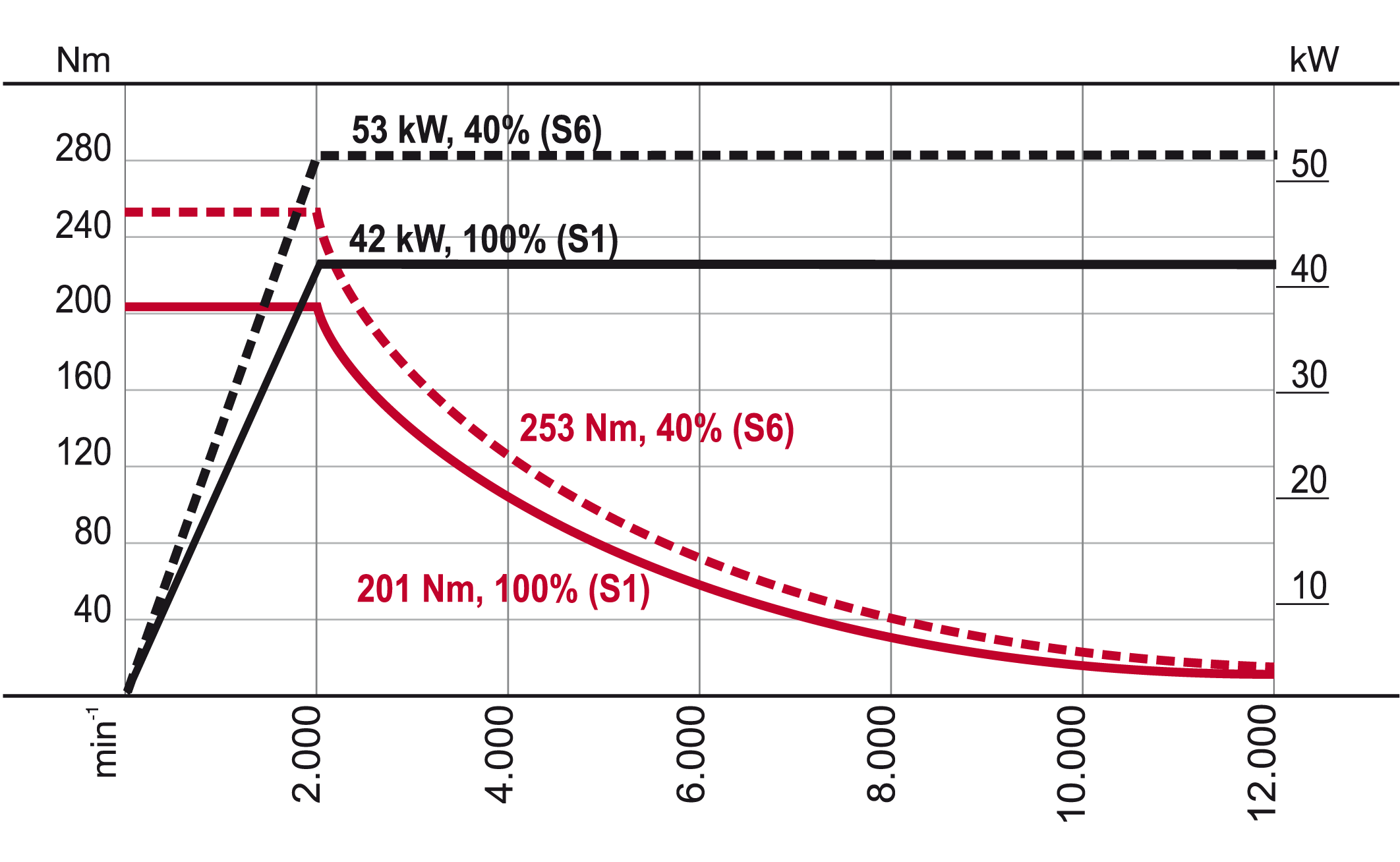

CS-40-180-S

Leistung (100% ED) 42 kW
Leistung (40% ED) 53 kW
Drehmoment (100% ED) 201 Nm
Drehmoment (40% ED) 253 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A63
Nenndrehzahl 2.000 min-1
Max. Drehzahl 12.000 min-1

CS-42-180-S

Leistung (100% ED) 42 kW
Leistung (40% ED) 53 kW
Drehmoment (100% ED) 201 Nm
Drehmoment (40% ED) 253 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.000 min-1
Max. Drehzahl 12.000 min-1

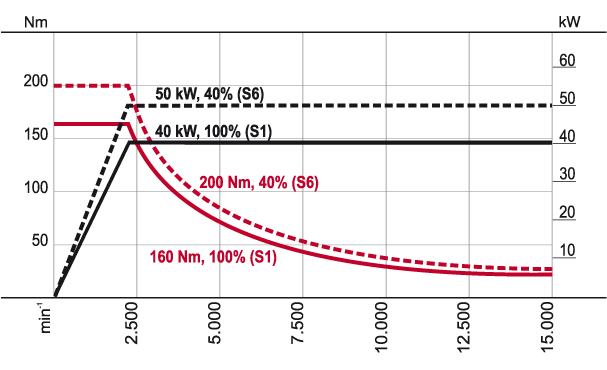

CS-40-200-S

Leistung (100% ED) 40 kW
Leistung (40% ED) 50 kW
Drehmoment (100% ED) 160 Nm
Drehmoment (40% ED) 200 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.400 min-1
Max. Drehzahl 15.000 min-1

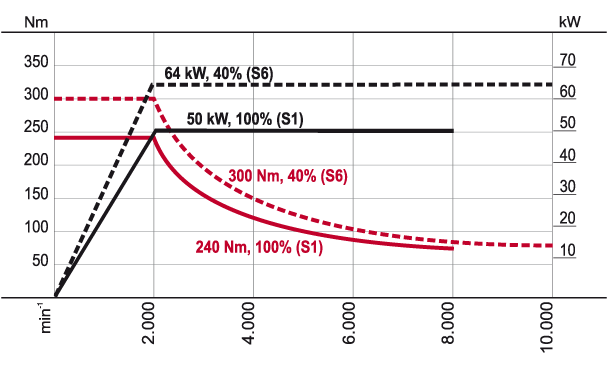

CS-50-200-S

Leistung (100% ED) 50 kW
Leistung (40% ED) 64 kW
Drehmoment (100% ED) 240 Nm
Drehmoment (40% ED) 300 Nm
Lagerschmierung Fett
WZ-Schnittstelle HSK-A100
Nenndrehzahl 2.000 min-1
Max. Drehzahl 8.000 min-1

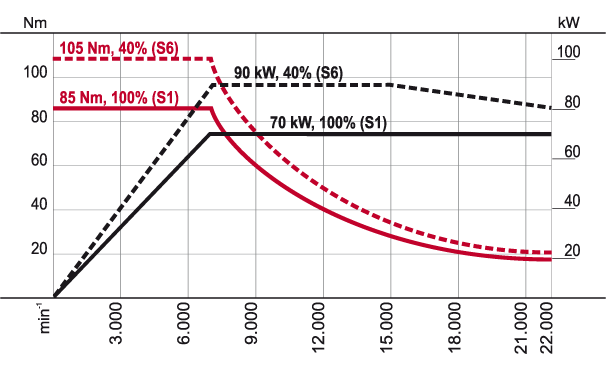

CS-70-200-S

Leistung (100% ED) 70 kW
Leistung (40% ED) 90 kW
Drehmoment (100% ED) 85 Nm
Drehmoment (40% ED) 105 Nm
Lagerschmierung Öl/Luft
WZ-Schnittstelle HSK-A63
Nenndrehzahl 8.000 min-1
Max. Drehzahl 24.000 min-1
